Принцип работы холодильной установки

Современные холодильные машины — это устройства, предназначенные для понижения температуры в замкнутом пространстве вследствие физических процессов поглощения и отвода тепла. Принцип работы холодильной установки основан на циклическом перемещении хладагента, изменяющего агрегатное состояние при прохождении по замкнутой системе. Это позволяет эффективно охлаждать воздух, жидкости, материалы, поддерживая необходимые температурные условия на промышленных, бытовых, коммерческих объектах.

Принцип работы холодильной машины

Сейчас мы разберем, что называется холодильной машиной и как она работает. Холодильные машины — это устройства, обеспечивающие перенос тепловой энергии от охлаждаемого объекта к внешней среде. Задачей оборудования является поддержание низкой температуры в охлаждаемом объеме, несмотря на постоянный приток тепла из внешней среды. Принцип работы холодильного оборудования основан на законах термодинамики, а конкретно — на обратном цикле Карно.

Основные процессы, происходящие во время работы холодильной установки:

• сжатие газа (чаще фреона) в компрессоре;
• передача тепла в конденсаторе;
• дросселирование жидкости;
• испарение хладагента в испарителе с поглощением тепла.

Виды холодильных установок

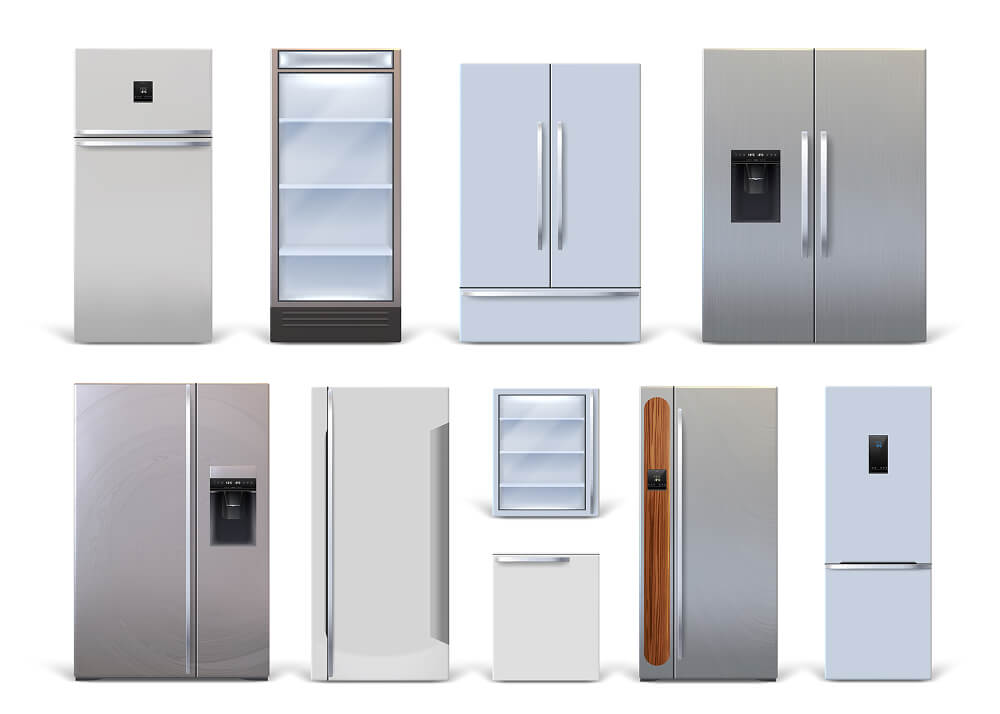

Современные машины представлены в нескольких вариантах, различающихся по принципу действия, используемым физическим процессам и сферам применения. Ниже мы разберем принцип работы холодильной установки на фреоне простыми словами, а также другие типы холодильных установок.

Компрессорная техника

Компрессорные низкотемпературные установки — самый распространенный и универсальный тип оборудования. Принцип работы холодильной установки на фреоне основан на замкнутом цикле сжатия, конденсации, дросселирования и испарения хладагента. Как правило, используется фреон или его аналоги, которые не оказывают разрушительного воздействия на озоновый слой.

Ключевым элементом таких установок является компрессор, создающий разницу давления и заставляющий хладагент двигаться по системе. Эти устройства обладают высокой энергоэффективностью, широким температурным диапазоном и надежностью. Они находят применение в:

• бытовых холодильниках;
• промышленных камерах хранения;
• складах;
• кондиционерах;
• оборудовании для шоковой заморозки, охлаждения.

Разнообразие моделей позволяет подобрать подходящее решение как для частного пользователя, так и для крупного производства.

Абсорбционная техника

Устройство холодильной машины основано на способности жидкого абсорбента растворять пары хладагента. В отличие от компрессорных моделей, здесь отсутствует электрический компрессор — вместо него используется тепловая энергия, например, от газа, пламени, солнечного коллектора или нагревательного элемента.

Хладагент (чаще аммиак) подогревается, испаряется, затем абсорбируется в другой жидкости (например, в воде), а потом снова отделяется при нагреве. Этот процесс требует гораздо меньше подвижных элементов, а значит, такие машины работают бесшумно, не зависят от электричества и почти не требуют обслуживания.

Они применяются в:

• кемпинговых, газовых холодильниках;
• мини-отелях, домах без центрального электроснабжения;
• военной, полевой медицине;
• объектах с ограниченным доступом к энергии.

Термоэлектрические устройства

Принцип действия холодильной машины основан на эффекте Пельтье: при прохождении электрического тока через спай разных проводников на одном конце выделяется тепло, а на другом — происходит охлаждение. Такое оборудование лишено компрессора, вентилей, подвижных элементов, что делает его крайне надежным, бесшумным.

Преимущества:

• компактность;
• отсутствие вибраций;
• экологическая безопасность (не содержат фреона);
• низкий уровень шума.

Из-за ограниченной холодопроизводительности и высокой энергозатратности используются, в основном, в:

• автомобильных холодильниках;
• медицинских контейнерах для вакцин;
• портативных кулерах, мини-холодильниках.

Оборудование на вихревых охладителях

Вихревые низкотемпературные установки — инновационный, менее распространенный тип оборудования. Принцип работы холодильного агрегата основан на разделении потоков сжатого воздуха. Воздух под давлением поступает в вихревую трубу, где благодаря эффекту вихря он разделяется на два потока: теплый и холодный. Холодный поток направляется в охлаждаемую зону.

Эти устройства не используют хладагент, не имеют движущихся частей, легко обслуживаются, показывают высокую надежность. Преимущества:

• устойчивость к вибрациям, пыли;
• полное отсутствие электропитания;
• простота конструкции.

Применяются на:

• производственных линиях с высокими требованиями к надежности;
• объектах, где важна полная взрывобезопасность;
• в зонах с высокой температурой окружающей среды, где использование фреона нецелесообразно.

Ключевые компоненты и их функции

Чтобы понять работу холодильной машины, важно разобраться в ее устройстве. Несмотря на разнообразие моделей и принципов действия, большинство машин включают одни и те же базовые элементы, от слаженной работы которых зависит эффективность всей системы. Далее рассмотрим ключевые компоненты оборудования, их назначение, а также как работает холодильная установка.

Устройство холодильной установки

Устройство холодильной установки и принцип работы, независимо от типа или мощности, строится по одной и той же базовой схеме. Ее основа — это четыре ключевых узла, каждый из которых выполняет свою важную функцию в процессе охлаждения. Разберем поэтапно, из чего она состоит и как взаимодействуют между собой ее основные компоненты:

• Компрессор — сжимает пары хладагента и повышает их температуру и давление;
• Конденсатор — охлаждает пар, превращая его в жидкость (этот процесс описывается как «устройство, предназначенное для охлаждения паров хладагента, превращения их в жидкость»);
• Дросселирующее устройство — снижает давление жидкости и направляет ее в испаритель;
• Испаритель — зона, где жидкость испаряется, поглощая тепло из окружающей среды.

Конструктивные особенности

Машины могут быть сделаны как моноблоки, монтируемые на стену низкотемпературной камеры, либо как раздельные агрегаты, размещенные в разных зонах объекта. Дополнительно устанавливаются:

• блоки автоматики;
• системы аварийного отключения;
• вентиляция и терморегуляторы;
• устройства контроля влажности и давления.

Рабочий цикл оборудования

Низкотемпературная техника функционирует на основе замкнутого холодильного цикла — это непрерывная последовательность термодинамических процессов, обеспечивающих перенос тепла от охлаждаемого объекта к окружающей среде. В классическом варианте этот цикл включает четыре основные стадии: сжатие, конденсация, дросселирование и испарение. Все процессы основаны на фазовых переходах хладагента, который циркулирует внутри замкнутой системы.

Сжатие пара в компрессоре

Рабочий цикл начинается с того, что пары хладагента, находящиеся под низким давлением и температурой, поступают в компрессор. Здесь происходит сжатие пара — его давление, температура резко возрастают. Это необходимо для того, чтобы хладагент стал способным отдавать тепло в следующем элементе системы — конденсаторе. Компрессор фактически играет роль «двигателя» цикла, заставляя рабочее тело двигаться по системе, обеспечивая разницу давлений между испарителем и конденсатором.

Процесс конденсации

Из компрессора перегретый пар поступает в конденсатор — это устройство, предназначенное для охлаждения паров хладагента и превращения их в жидкость. При охлаждении пар теряет энергию и конденсируется в жидкость, то есть переходит из газообразного в жидкое состояние. Этот процесс сопровождается выделением тепла, которое необходимо эффективно отвести из системы. Конденсатор должен обеспечивать стабильную теплоотдачу — именно на этом этапе формируется значительная часть тепловой нагрузки.

Дросселирование и снижение давления

После превращения в жидкость хладагент поступает к дросселирующему устройству (расширитель, капиллярная трубка, терморегулирующий вентиль). Здесь происходит резкое снижение давления хладагента — за счет этого он охлаждается до температуры, необходимой для испарения в следующем этапе. Эта стадия важна для подготовки хладагента к активному поглощению тепла.

Испарение жидкости в испарителе

Охлажденный жидкий хладагент направляется в испаритель, расположенный в охлаждаемом объеме (например, холодильной камере или морозильнике). Здесь он начинает испаряться, превращаясь в пар, поглощая тепловую энергию из окружающей среды. Это основная функция техники — забирать тепло у хранимых продуктов, воздуха или оборудования, создавать внутри камеры нужную температуру.

Возврат пара в компрессор

После испарения парообразный хладагент вновь поступает в компрессор, и цикл повторяется. Все устройство работает непрерывно, пока температура в камере не достигнет заданного значения. Затем компрессор отключается и возобновляет работу только при отклонении температуры от нормы.

Реальный цикл охлаждения

В теории холодильный цикл можно описать с помощью идеального цикла Карно, где нет потерь, а процессы происходят в равновесных условиях. Но в реальности низкотемпературная машина работает с теплопотерями, гидравлическими сопротивлениями, паразитными нагрузками и неидеальными фазовыми переходами. Кроме того, эффективность снижается из-за неполного испарения хладагента или засорения теплообменников.

Однако технологии позволяют значительно снизить эти отклонения. Интеллектуальные системы управления, инверторные компрессоры, точные датчики температуры и давления, а также энергоэффективные компоненты делают реальный цикл все ближе к теоретическому, повышая производительность и снижая энергопотребление.

Эффективность и теплообмен

Оценка эффективности техники — один из ключевых параметров при выборе и эксплуатации оборудования. Поскольку вся система построена на перемещении тепловой энергии, важно понимать, насколько эффективно она справляется со своей задачей. Главные критерии — коэффициент производительности, а также соотношение между количеством тепла, выделяемого и поглощаемого в разных частях цикла.

Оценка эффективности цикла охлаждения

Для количественной оценки эффективности используется коэффициент производительности (англ. COP — coefficient of performance). Он рассчитывается как отношение полезного холодопроизводства к затраченной энергии: COP = Q₀ / W, где Q₀ — количество тепла, поглощенного в испарителе, а W — затраченная энергия (работа компрессора).

Чем выше этот показатель, тем экономичнее работает система. Для бытовых холодильников COP может быть около 2-3, для промышленных — 3-5 и выше, особенно если используется многоступенчатое сжатие или рекуперация тепла.

Количество тепла, выделяемого в конденсаторе

Конденсатор — ключевой теплообменный узел, где происходит отдача тепла от хладагента во внешнюю среду. Количество выделяемого тепла здесь не только включает энергию, поглощенную в испарителе, но и ту, что была внесена в хладагент за счет сжатия в компрессоре. Это означает, что на выходе конденсатора теплоотдача может быть в 1,3-1,7 раза выше, чем охлаждающее действие испарителя.

Поэтому эффективность конденсатора напрямую влияет на общий теплообменный баланс. Если он плохо отводит тепло, давление в системе растет, а эффективность падает.

Количество тепла, поглощаемого испарителем

Испаритель — зона, где хладагент, переходя из жидкого в газообразное состояние, поглощает тепловую энергию из охлаждаемой среды. Это и есть основной процесс охлаждения объекта.

Чем выше теплопроводность испарителя и лучше организована циркуляция воздуха внутри камеры, тем больше тепла отбирается. При этом важно не допускать обмерзания испарителя, так как это резко снижает теплообмен.

Максимальная эффективность достигается при правильной настройке температуры кипения хладагента, обеспечивающей наилучший отбор тепла с минимальными энергетическими затратами.

Примеры применения

Низкотемпературные машины нашли применение практически во всех сферах жизни, где требуется стабильное охлаждение или замораживание продуктов, материалов и биологических веществ. Благодаря разнообразию типов установок и температурных режимов, они успешно справляются с задачами разной сложности.

• В супермаркетах и магазинах используются витрины, прилавки, морозильные лари и камеры, в которых круглосуточно поддерживается заданная температура. Это необходимо для демонстрации и сохранности мясных, молочных, рыбных и замороженных продуктов.
• В ресторанах, кафе, пищевых производствах и цехах — холодильные шкафы, камеры хранения, столы с охлаждением, а также шокеры (установки шоковой заморозки), которые позволяют сохранить свежесть блюд, ингредиентов и полуфабрикатов, обеспечивая соблюдение санитарных норм.
• На складах и логистических терминалах используются крупные промышленные холодильные и морозильные камеры. Они необходимы для хранения больших объемов товаров, требующих пониженной температуры в процессе перевозки и хранения.
• В медицине и фармацевтике — установки применяются для точного хранения чувствительных препаратов, вакцин, биоматериалов, сывороток и реагентов. Здесь особенно важна стабильность температурного режима и надежность оборудования.
• В автотранспорте — рефрижераторы и мобильные холодильные установки обеспечивают доставку скоропортящейся продукции на любые расстояния. Это незаменимая техника для логистических и торговых компаний.
• В бытовом сегменте — к холодильным машинам относятся привычные всем холодильники и морозилки, а также кондиционеры, которые работают по тому же принципу отвода тепла от внутреннего объема к внешней среде.

Современное оборудование — это высокотехнологичное решение, сочетающее компактность, надежность и точную работу. Принцип действия холодильной установки понятен, что помогает не только выбрать подходящий агрегат, но и грамотно его обслуживать.
