Компрессорно-конденсаторные блоки
Современные системы вентиляции и кондиционирования воздуха невозможно представить без надежного и эффективного оборудования. Одним из ключевых компонентов таких систем является компрессорно-конденсаторный блок, то есть ККБ — это устройство, которое обеспечивает правильную работу холодильного цикла и позволяет создавать комфортный климат в помещении.
ККБ — что это за устройство?

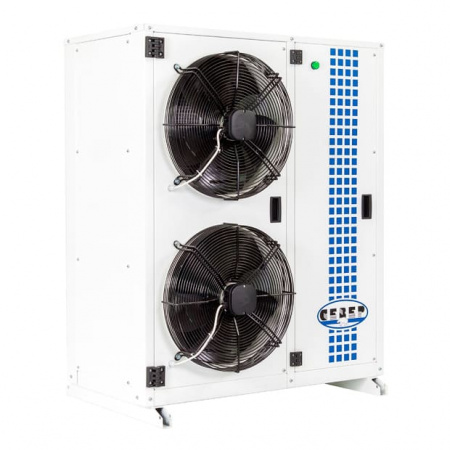

Компрессорно-конденсаторный блок — это блок, который является частью холодильного или вентиляционного оборудования. Система ККБ — это наружный модуль, обеспечивающий охлаждение или кондиционирование воздуха в составе систем приточной вентиляции или центрального кондиционирования.
Принцип работы ККБ состоит в том, что устройство сжимает, а также охлаждает хладагент, прежде чем тот отправляется по холодильному контуру.
Что такое ККБ в вентиляции, принцип работы
Составляющие компрессорно-конденсаторного блока
Стандартный компрессорно-конденсаторный блок включает:
- Компрессор — важный элемент, сжимающий хладагент, создающий циркуляцию в системе;
- Конденсатор — устройство, которое нужно для охлаждения паров хладагента, превращения их в жидкость;
- Вентиляторы — для охлаждения теплообменника конденсатора;
- Фильтр-осушитель — очищает хладагент от влаги, механических примесей;
- Смотровое стекло — позволяет контролировать поток хладагента, наличие пузырьков;
- Запорно-регулирующая арматура, автоматика защиты.
Как работает компрессорно-конденсаторный блок?
Принцип работы ККБ-кондиционера основан на цикле циркуляции хладагента, который обеспечивает передачу тепла и охлаждение воздуха. Рассмотрим этот процесс поэтапно:
- Хладагент, находящийся в газообразном состоянии (пар), поступает в компрессор — главный двигатель холодильного цикла. Здесь пар сильно сжимается, из-за чего его температура и давление резко повышаются.
- Выходящий из компрессора горячий сжатый пар хладагента направляется в конденсатор — теплообменник, где происходит передача тепла от хладагента к окружающей среде. В зависимости от типа системы тепло может отводиться как в атмосферный воздух, так и в циркулирующую воду при использовании водяного охлаждения.
- Охлажденный, конденсированный хладагент течет по трубопроводу к внутреннему воздухоохладителю или испарителю. В этом блоке жидкость подготавливается для следующего этапа охлаждения воздуха.
- Внутренний блок (испаритель) снижает давление хладагента, он снова переходит в газообразное состояние, испаряясь. При этом хладагент забирает тепло из окружающего воздуха, что приводит к его охлаждению. Охлажденный воздух затем распределяется по помещению.
- Образовавшийся пар возвращается обратно в компрессор, а весь процесс повторяется заново.
Таким образом, компрессорно-конденсаторный блок — это центральный элемент холодильной системы, который обеспечивает замкнутый цикл охлаждения. Благодаря его работе поддерживается эффективный теплообмен, создание комфортного климата в комнате.
Типы компрессорно-конденсаторных блоков
ККБ отличаются типом охлаждения, конструкцией. Выбор правильного блока влияет на эффективность, затраты, удобство обслуживания системы.

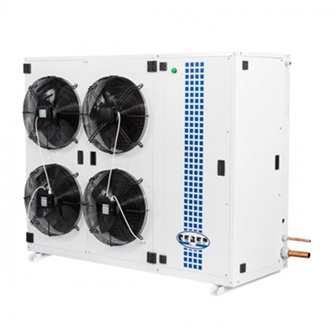

ККБ с воздушным охлаждением
Это самый распространенный, универсальный тип. Охлаждение хладагента происходит за счет обдува теплообменника атмосферным воздухом с помощью встроенных вентиляторов.
Преимущества:
- Простота установки — ему не нужно подключение к водопроводу или системе рециркуляции воды.
- Относительно невысокая стоимость оборудования, эксплуатации.
- Подходит для использования в большинстве климатических зон, особенно в регионах с умеренной температурой.
Недостатки:
- Эффективность охлаждения снижается при высоких температурах наружного воздуха.
- Более высокий уровень шума из-за работы вентиляторов.
- Зависимость от условий внешней среды, включая загрязненность воздуха, доступность притока воздуха.
Такой тип ККБ широко применяется в торговых центрах, магазинах, офисных зданиях, а также в небольших производственных помещениях.
ККБ с водяным охлаждением
В этом типе блоков тепло от хладагента передается воде, которая затем охлаждается в градирне или с помощью другой водоохлаждающей установки. Это позволяет добиться более стабильной и высокой производительности, особенно в жарком климате.
Преимущества:
- Высокая энергоэффективность при стабильной температуре охлаждающей воды.
- Возможность установки в помещениях с повышенными требованиями к уровню шума — такие блоки работают тише.
- Надежная работа при высоких температурах окружающей среды.
Недостатки:
- Требует подключения к промышленной водяной системе или градирне.
- Более сложный, дорогой монтаж, обслуживание, эксплуатация.
- Занимает больше места, требует дополнительных инженерных решений.
Оборудование используется на больших объектах: промышленных предприятиях, дата-центрах, медицинских учреждениях, где важна высокая производительность, стабильность работы.
ККБ с выносным конденсатором
Этот тип компрессорно-конденсаторного блока предполагает раздельную установку компрессора и конденсатора. Компрессорный модуль размещается внутри здания, а конденсатор — снаружи, что позволяет гибко организовать пространство, снизить шум внутри помещений.
Преимущества:
- Удобство размещения в условиях ограниченного пространства или повышенных требований к шуму.
- Возможность установки оборудования в труднодоступных местах или на объектах со сложной архитектурой.
- Гибкость в проектировании холодильной системы.
Недостатки:
- Более высокая стоимость монтажа из-за необходимости прокладки дополнительных трубопроводов.
- Требуется точный подбор оборудования, согласование параметров между блоками.
Этот вариант применяется на объектах с особыми архитектурными или санитарными требованиями: в музеях, лабораториях, отелях, ресторанах, других помещениях, где важно обеспечить минимальный шум, гибкость размещения.

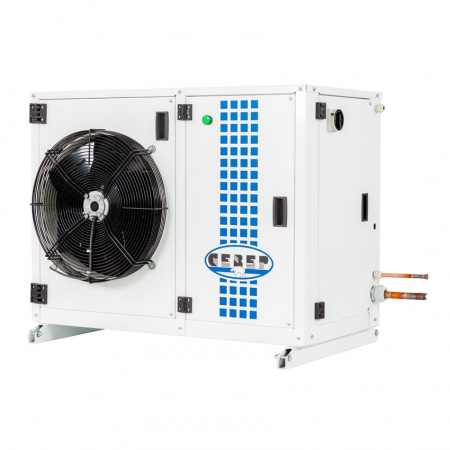

Преимущества компрессорно-конденсаторных блоков
Компрессорно-конденсаторные блоки (ККБ) обладают рядом важных достоинств, которые делают их незаменимыми в системах вентиляции, кондиционирования, холодильного оборудования.
- Широкий диапазон мощностей, типов исполнения. ККБ выпускаются в различных вариантах — от небольших блоков для бытовых кондиционеров до мощных промышленных агрегатов.
- Высокая эффективность охлаждения. Компрессоры и конденсаторы обеспечивают быстрый, надежный теплообмен, что гарантирует эффективное охлаждение воздуха или продукта даже в самых сложных условиях.
- Компактность, модульность. Конструкция ККБ разработана с учетом удобства монтажа и эксплуатации: блоки занимают минимум места, могут быть легко интегрированы в существующие системы или собраны из модулей для масштабирования.
- Возможность интеграции в существующие вентиляционные системы. ККБ легко подключаются к уже установленным системам вентиляции и кондиционирования, что упрощает модернизацию, расширение инженерных сетей без необходимости полной замены оборудования.
- Простота обслуживания. Конструкция блоков предусматривает легкий доступ к основным компонентам, что облегчает проведение профилактических работ, ремонт, замену деталей, сокращая время простоя системы.
- Разнообразие опций для управления, защиты, автоматизации. Современные ККБ оснащаются интеллектуальными системами управления, защитой от перегрузок или аварий, а также возможностью интеграции с автоматизированными системами мониторинга.
Эти преимущества делают компрессорно-конденсаторные блоки хорошим выбором для эффективных, надежных климатических систем различного масштаба и назначения.
Сфера применения компрессорно-конденсаторных блоков
ККБ — это что? Это компонент в системах, обеспечивающих комфортный микроклимат и технологическое охлаждение. Используются:
- в торговых центрах, магазинах;
- на промышленных, пищевых предприятиях;
- в медицинских учреждениях, лабораториях;
- в административных, жилых зданиях;
- на складах, логистических центрах;
- в объектах HoReCa (отели, рестораны, кухни).
Монтаж и обслуживание компрессорно-конденсаторных блоков (ККБ)
Качественный монтаж, регулярное техническое обслуживание компрессорно-конденсаторных блоков — залог их надёжной, долгосрочной работы. Нарушение правил монтажа или пренебрежение плановыми техническими осмотрами часто приводят к утечкам хладагента, снижению мощности охлаждения, поломкам оборудования, что вызывает существенные расходы на ремонт.
Особенности монтажа ККБ
Компрессорно-конденсаторные блоки обычно монтируются за пределами отапливаемых помещений — на крыше, специально оборудованной площадке или на фасаде здания. Такое расположение способствует эффективному отводу тепла, снижению уровня шума внутри помещений.
При установке важно учитывать несколько технических нюансов:
- Вокруг блока не должно быть препятствий, которые мешают оттоку теплого воздуха. Минимальные расстояния от стен, других объектов прописаны в технической документации к оборудованию.
- Блок устанавливается на устойчивую, ровную поверхность с применением антивибрационных опор. Это защищает оборудование от преждевременного износа, снижает уровень шума.
- Все соединения медных или алюминиевых труб должны быть выполнены строго по технологии пайки или обжимных фитингов.
- Питание должно подаваться через выделенную линию с автоматическим выключателем и заземлением.
Пусконаладочные работы
После монтажа ККБ проводится обязательный этап — пусконаладка. Он позволяет убедиться, что система работает корректно и безопасно. Все проверки, настройки проходят под контролем нашего специалиста.
На этапе проходят такие действия:
- Проверка герметичности холодильного контура. Используется азот, мыльный раствор или электронный течеискатель для обнаружения возможных утечек. Даже микроскопическая течь может вызвать потерю производительности.
- Контроль заправки хладагентом. Уровень, тип хладагента должны строго соответствовать спецификации. Недостаток или избыток хладагента приводит к перегреву компрессора и снижению эффективности.
- Тестирование всех систем защиты, управления. Осуществляется проверка работы реле давления, датчиков температуры, защиты от перегрузки, наличия масла в компрессоре, а также функционирования управляющего контроллера или автоматики.
- Анализ параметров давления, температуры. При запуске проверяются рабочие давления на стороне нагнетания, всасывания, температура хладагента, конденсации и кипения.
Как подобрать ККБ для приточной установки
Выбор подходящего ККБ зависит от нескольких факторов: от условий эксплуатации до требований к производительности, уровню шума. Грамотный подбор оборудования помогает не только продлить срок службы системы, но и добиться ее высокой энергоэффективности.
Основные критерии выбора ККБ:
- Холодопроизводительность. Это главный параметр, он рассчитывается на основании теплопритоков и объема помещения. Если блок будет слишком слабым, он не справится с нагрузкой, а если слишком мощным — увеличатся затраты на установку и эксплуатацию.
- Тип охлаждения конденсатора. Есть два основных варианта: воздушное и водяное охлаждение. ККБ с воздушным охлаждением проще в установке и обслуживании. Водяное охлаждение более эффективно, особенно в жарком климате.
- Тип компрессора. Модели комплектуются разными типами компрессоров: поршневыми, спиральными и винтовыми. Поршневые компрессоры дешевле и проще в ремонте, но шумнее и менее энергоэффективны. Спиральные (scroll) компрессоры работают тише и обеспечивают хорошую эффективность. Винтовые компрессоры нужны для промышленных объектов с большими нагрузками.
- Уровень шума. Производители предлагают модели с пониженным уровнем шума, оснащенные шумозащитными кожухами и демпферами для уменьшения вибрации.
- Наличие автоматики и систем защиты. Современные ККБ оснащаются системами автоматического управления, которые контролируют давление, температуру, уровень масла и другие параметры.
Рекомендации по выбору фильтра-осушителя
Фильтр-осушитель — обязательный элемент системы, защищающий ее от влаги и механических примесей. Он устанавливается на жидкостной линии и помогает стабильной работе холодильного контура.
При подборе важно учитывать совместимость с типом хладагента и производительность всей системы. Размер и материал фильтра должны соответствовать диаметру трубопровода и давлению в системе. При неправильном выборе возможно образование льда и нарушение циркуляции хладагента.
Подбор терморегулирующего вентиля (ТРВ)
ТРВ отвечает за дозированную подачу жидкого хладагента в испаритель в зависимости от тепловой нагрузки. Это критически важный элемент, влияющий на эффективность и стабильность работы всей системы.
При выборе вентиля учитывается тип хладагента, температура кипения, а также параметры нагрузки и температуры на входе и выходе. Недопустимо использовать ТРВ, не предназначенный под конкретный хладагент — это приведет к нестабильной работе и повышенному износу оборудования.
Подбор соленоидного клапана
Соленоидный клапан используется для автоматического управления подачей хладагента в систему. Он необходим для обеспечения корректной работы при включении и выключении холодильной машины, а также для защиты от перепадов давления.
Клапан должен соответствовать диаметру трубопровода и требуемой пропускной способности. Также важно убедиться в совместимости с характеристиками используемой автоматики, особенно при работе в составе крупной системы с несколькими испарителями.
Подбор смотрового стекла
Смотровое стекло помогает визуально контролировать поток хладагента, наличие пузырьков, уровень масла, общее состояние системы. Это простой, но достаточно важный элемент контроля.
Выбор стекла зависит от рабочих давлений, типа хладагента, способа подключения. Оно должно быть надежно закреплено и устанавливаться в доступном для осмотра месте. Регулярный визуальный контроль позволяет своевременно заметить утечки, загрязнения и нестабильную подачу хладагента.
